<------------------ขอความช่วยเหลือ .....................ไม่เข้าใจสัญลักษณ์ครับ-

[yor_jr]

สวัสดีครับ คือผมพึ่งจะเริ่มศึกษาเกี่ยวกับเรื่องอิเลคทรอนิกส์นะครับ
ไปเจอวงจรหนึ่งมา ก็เกิดความไม่เข้าใจในสัญลักษณ์บางอย่างนะครับ

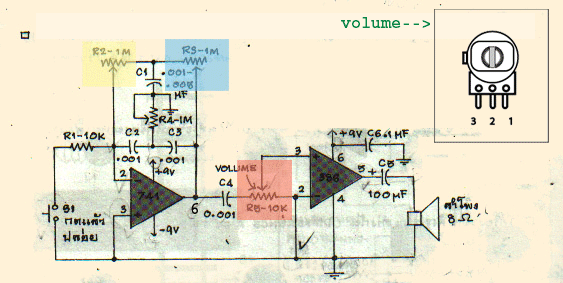

คือผมไม่เข้าใจสัญลักษณ์บริเวณที่ทำเป็น สีสามในภาพครับ

คำวอลลุ่มมันมีสามขา และบริเรณสี่เหลี่ยม แดง น้ำเงิน เหลืองนี้

ต่ออย่างไร เข้าที่ข้าไหนครับ (ขาที่ผมเข้าใจตามภาพวอลลุ่มมุมบนขวาครับ)


แดง---ขาที่3 ของ ic และ ขาที่ 2 และ C4 0.001 uF ต่อเข้าที่ขาอะไรของวอลลุ่ม

น้ำเงิืน+เหลือง ---- ขาที่ 2 ของ IC  ต่อเข้ากับขาอะไรของวอลลุ่มในกรอบเหลือง

ขาที่ 6 ของ IC ต่อเข้ากับขาอะไรของวอลลุ่มในกรอบน้ำเงิน

แล้วระหว่างวอลลุ่มในกรอบน้ำเงินกับเหลือง ต่้อเข้ากันในตำแหน่งขาไหนครับ

ขอบคุณท่านที่ให้วิทยาทาน สำหรับผมแล้วมีค่ามากครับ แง๊..... javascript:void(0);

[ntt♥]

ลูกศรชี้ตรงกลาง  ต่อขากลางคือขาที่ 2
ที่เหลือต่อขาไหนก็ได้ 3 หรือ 1 ก็ได้ แต่จะหมุนตามเข็มหรือทวนเข็ม

[yor_jr]

ขอบคุณครับ เข้าใจแล้วครับ
