ชุดโหลดสำหรับซ่อมภาคจ่ายไฟ ต่าง ๆ

[hunhen1975]

พอดี ผมทำไว้ใช้แล้วสะดวกดี เลยขอแนะนำพี่และพื่อนในบอร์ด นะ ครับ
เป็นการนำเอาหลอดไฟ 60 วัตต์ 3 หลอดมาขนานกันแล้วนำมาอนุกรมกับโหลดเหมือนการเอาหลอดไฟ ต่อคร่อมฟิวส์นั้นแหละ ครับ
ทำปลั๊กเสียบ 2 ช่อง มีสวิตท์ เปิด-ปิด แบบมีไฟ ตัดต่อแบบทั้งสองเส้น ครับ

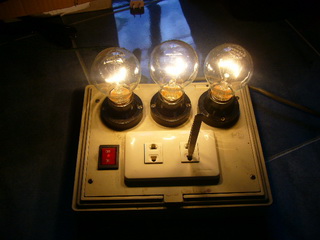

ทดลองเอาปากคีบเสียบแทน กรณีโหลดซีอต ครับหลอดไฟจะสว่างหมด

[hunhen1975]

วงจร นะ ครับ แต่สวิตท์ตัดต่อ สอง เส้น นะ ครับ ลองทำใ้ช้ดูนะ ครับ

[M@korat]

น่าสนใจดีครับแต่เวลาใช้จะใช้อย่างไรช่วยอธิบายหน่อย........มือใหม่ครับ

[sombat2516]

วิธีใช้

http://www.ubmthai.com/leksoundsmf3/index.php?topic=29402.0

[M@korat]

ขอบคุณทั้งสองท่านมากครับ  ขอรบกวนถามอีกนิดครับแล้วปลั๊กเสียบไฟตามในรูปเรามีไว้ทำอะไรครับ
หรือว่าไม่ต้องทำไว้ก็ได้ รบกวนด้วยครับ

[hunhen1975]

ขอเรียน ชี้แจง นิดหนึ่ง ครับ ถ้าตามวงจรท่านจะเห็นว่ามีปลั๊กเสียบ อยู่ 2 ตัวนะ ครับคือที่ต่ออนุกรมกับ หลอดไฟ 3 ดวง คือชุดโหลดจะสว่างเมื่อชุดจ่ายไฟที่เราซ่อมอยู่มีปัญหา นะครับ ผมเลยทดลองโดยการเอาปากคีบเสียบแทนชุดภาคจ่ายไฟที่มีปัญหาฟิวส์จะไม่ขาด ส่วนสวิทช์เปิด-ปิด ใช้ตัดต่อ 2 เส้น เพื่อความปลอดภัย เพราะตามรูปวงจร นั้นผมตัดต่อเพียงเส้นเดียวไม่ค่อยปลอดภัดไฟดูดบ่อย ๆ ควรใช้สวิทช์ไฟสีแดงง่ายต่อการสังเกต ส่วน ปลั๊กที่ซ้ายมือตัวแรกเป็นปลั๊กที่ต่อตรงไม่ผ่านชุดโหลด(หลอดไฟ 3 ดวง)ใช้ในกรณีที่ ท่านซ่อมเสร็จเรียบร้อยแล้วก็ต่อตรงเข้าได้เลย

ปล. เดี๋ยวผมจะทำชุดวงจรสมบูรณ์ ให้ใหม่แล้วกัน ท่านใดต้องการก็โพสมาแล้วกันร ครับ

[M@korat]

รอดูอยู่ครับ......ขอบคุณ

[hunhen1975]

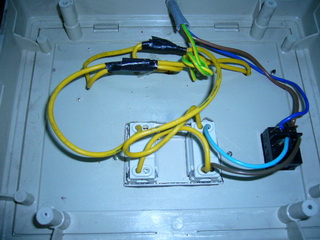

วงจรที่สมบูรณ์ และการต่อสายไฟภายในแผงชุดโหลด

[M@korat]

ก่อนอื่นต้องขออนุญาตเรียนตามตรงว่าผมเป็นมือใหม่ด้านอิเล็คทรอนิคส์ไม่เคยเรียนทางด้านนี้มาก่อน
เวลาดู วงจร ต้องพิจารณานานๆ  จินตนาการมากๆ กว่าจะเข้าใจ ซึ่งบางทีก็ไม่ค่อยเข้าใจมากนัก
หลังจากที่อ่าน และดูรูปของท่าน hunhen1975  และท่าน sombat2516 หลายๆรอบผมขอรบกวน
ถามดังนี้ครับ

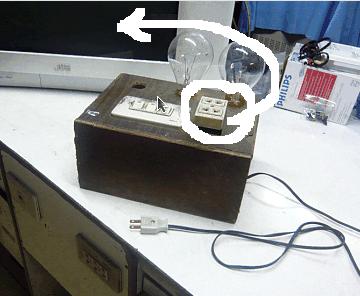

1.เวลาที่ซ่อมเราจะใช้สาย ทีวี เสียบบริเวณปลั๊กที่วงกลมแทนใช่ไหม
2.เวลาซ่อมไม่ต้องถอดฟิวส์เอาหลอดมาต่อแทน ใช่ไหมครับ
ขอบคุณ ท่านใดพอจะอธิบายได้บ้าง ไม่ทราบว่าผมเข้าใจถูกต้องไหม

[hunhen1975]

เวลาซ่อมไม่ต้องปลดฟิวส์ ให้ใส่ฟิวส์ได้เลย ครับ เวลาเสียบให้เสียบปลั๊กที่ต่ออนุกรมกับหลอดไฟ สาม ดวงก่อน หากวงจรยังซ๊อตอยู่ฟิวส์จะขาด แต่หากต่อชุดโหลดนี้แล้วหลอดไฟ 60 วัตต์ สาม ดวงจะสว่างหมด แต่หากเป็นวงจรไม่มีปัญหาจะสว่างแป๊บเดียวก็แสดงว่าวงจร ทำงานได้แล้วฟิวส์จะไม่ขาดอีกแล้ว ในการใช้โหลดชุดนั้น ท่านต้องวิเคราะห์ตั้งแต่ทราบอาการของเครื่องว่า เป็นอย่างไรบ้าง เปิดฝาเครื่องแล้วฟิวส์ขาดดำหรือเปล่า แต่ขอสัณนิฐานเบื้องต้นว่าวงจรมีปัญหา ให้ใส่ฟิวส์แล้วเสียบปลั๊กผ่านชุดโหลด เพื่อป้องกัน ความเสียหาย ถ้าหากหลอดไฟสว่าง ตามภาพที่ผมใช้ปากคีบทดลองให้ดูแสดงว่าวงจรซ๊อตอยู่ ต้องไล่หาตัวเสียไปให้หมดก่อนนะ ครับ หากไล่ตัวเสียจนเมื่อเสียบปลั๊กโหลดแล้วไฟสว่างแป๊บแสดงว่า วงจรทำงานได้แล้วค่อยเสียบตรงไม่ผ่านโหลด ส่วนสวิทช์สีแดงผมต่อเพื่อความปลอดภัยนะ ตัดสองเส้น แต่เดิมตัดเส้นเดียวไฟดูด ครับ

หวังว่าคงเป็นประโยชน์สำหรับท่าน ๆทั้งหลาย นะ ครับ ลองไปทำใช่ดูครับผมใช้งานจนคุ้มค่าอุปกรณ์ชุดนี้แล้วครับ ซ่อมภาคจ่ายไฟปริ้นเตอร์ผมคิด300-400 บาทต่อแผง ค่าอุปกรณ์ทำชุดโหลดชุดนี้ไม่เกิน 300 บาทนะครับ
**ปล.ลองเอาไปประยุกต์ใช้งานดูนะ ครับ

[M@korat]

ขอบคุณมากๆ.............ครับ

[sombat2516]

อยากให้ทำแบบนี้ครับ ใช้220W ถ้า3หลอดก็ใช้SW.3ตัว สามารถซ่อมได้ทั้ง14นิ้วถึง29นิ้ว

[HS5HF♥]

เยี่ยมๆขอบคุณครับผม

[super_s]

ดี++ขอบคุณมากครับ

[noppadol]

ดีครับ ทำใช้เลย
