ทริปเล็กๆ สำหรับช่างมือใหม่ จ่ายไฟ+PROTECT+ตัวอย่างหลายยี่ห้อ update 11/7/12

[TRT]

เรียนท่าน TRT ครับ    ขอความกรุณา     ช่วยชี้จุดโปรเทคของทีวีชาร์ป     รุ่น29WV30   ให้หน่อยครับ
เครื่องตัดไม่เป็นเวลา      บางทีก็เร็ว  บางทีก็ช้า       อยากจะลอยจุดโปรเทคไปเลย

Main protect รุ่นนี้ ... Q1004 ... ลองลอยดูก่อนก็ได้ครับ
เดี๋ยวพรุ่งนี้จะเอารูปแต่ละจุดมาให้ดูครับ ตอนนี้อยู่หน้างานด้านนอกใช้โน๊ตบุ๊กอยู่ครับ

[noppadol]



[bluenavy]

ขอบคุณครับ

[saralak_tkk]

9. ถ้ามั่นใจทั้งทางด้านกราวดฺ์ร้อนและกราวดฺ์เย็น ก่อนจะเปิดไฟเข้าครื่องขอแนะนำว่าให้ลอยฮอร์ออกก่อน รวมทั้งสายดีเก๊าให้ดึงออกด้วยเพื่อความปลอดภัยหลายอย่าง แล้วให้ถอดฟิวส์ออก จากนั้นนำหลอดไฟ 200w มาต่อแทนฟิวส์ ถ้าจอใหญ่กว่า21นิ้วให้เพิ่มหลอดไปอีกหนึ่งหลอด 29 นิ้วบางรุ่นอาจใช้ถึงสามหลอด จากนั้นให้นำหลอดไฟ 60w มาต่อคร่อมคอนเดนเซอร์บีบวก ถ้าหาไม่เจอก็ให้ต่อขั้วหนึ่งลงกราวด์อีกขั้วต่อที่ขา C ของฮอร์ที่ลอยออกไปนั้นแหละแล้วเปิดไฟเข้าเครื่องได้เลย

ท่าน TRT javascript:void(0);จากข้อความด้านบนบางท่านว่า ซ่อม SONY ห้ามถอดสายดีเก๊าซิ่งจริงหรือเปล่าค่ะ ส่วนหลอดไฟ 200W หาซื้อแล้วมีสูงสุดแค่ 100W แสดงว่าต้องซื้อมาต่ออนุกรมใช่หรือเปล่าค่ะ

[mar162]

  อยากได้ไดร์สตาร์บ้าง...รบกวนด้วย  (รุ่น 29Y1)
อ่านแล้วได้ความรู้มากมาย....ขอความดีของท่านจงอยู่คู่เวปฯ นี้ตลอดไป สาธุ สาธุ สาธุ

[TRT]

ต้องขอโทษอย่างแรงเลยนะครับ ช้าไปหลายวันเลย

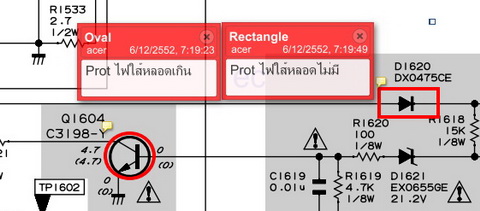

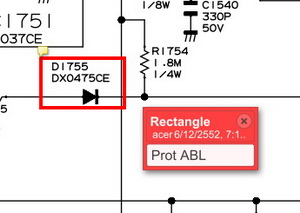

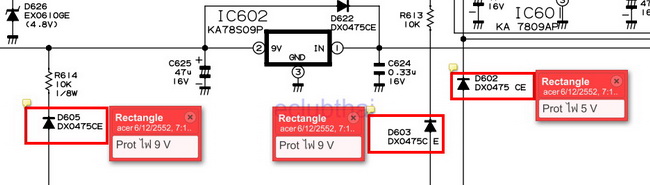

อ้า....เรามาดูจุด Protect Sharp 25WF30

[TRT]

ต่อครับ

[TRT]

สุดท้าย

[TRT]

ท่าน TRT javascript:void(0);จากข้อความด้านบนบางท่านว่า ซ่อม SONY ห้ามถอดสายดีเก๊าซิ่งจริงหรือเปล่าค่ะ ส่วนหลอดไฟ 200W หาซื้อแล้วมีสูงสุดแค่ 100W แสดงว่าต้องซื้อมาต่ออนุกรมใช่หรือเปล่าค่ะ

ครับผม SONY ทุกรุ่น ห้ามถอดสายดีเก๊าซิ่งเลยครับ เพราะถ้าชุดดีเก๊าไม่มีโหลด  R ที่ต่ออยู่กับชุดดีเก๊าจะใหม้ครับ

ส่วนเรื่องหลอดไฟนั้น ใช้วิธีต่อขนานนะครับ ไม่ใช่ต่ออนุกรม

ต่อไป DISTAR นั้น วงจร Protect ไม่มีนะครับ จะมีก็แค่ชุดตรวจสอบวงจร X-Ray และก็ ABL เท่านั้นครับ

[saralak_tkk]

 ขอบคุณท่าน TRT♥ มากค่ะที่เข้ามาตอบรออยู่javascript:void(0);

[oat.file]

ขอบคุณครับ ดีจริงๆๆ

[AHMAD]

ท่านอาจาร TRT ครับผมขอ จุด Protect ของ Philips 25PT3323/67R แท่น L01. ครับ
อาการมาครั้งแรก สายไฟแรงสูงรั่ว สปาร์กลง Yock ขั่วของ Vert. เช็กเบืองต้น IC Vert. เสีย เปลียน IC Vert. และ ปิดสายไฟแรงสูงโดยใช้เทปพันสาย ตอนนี้เปิดติดแล้วไฟไม่รั่ว มีภาพเสียงปกติ ซักพัก ตัด เปิดใหม่ติดอีก และตัดเหมือนเดิม ลองปรับ Screen ไปมา ตัดเหมือนเดิม ท่านอาจารช่อยชี้แนะด้วยครับ

[TRT]

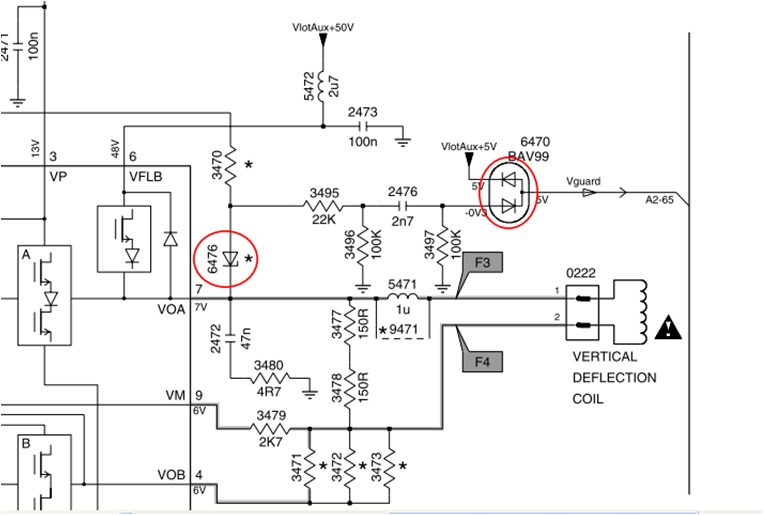

ลองดูตรงนี้ครับ

[sutichai]

ขอบคุณมากครับ  ผมเคยซ่อมเเต่เเอมป์  อยากซ่อมทีวีเป็นกับเขาบ่าง ต้องเริ่มจากจุดไหนก่อนครับ

[GAFAR]

สวัสดีปีใหม่ครับอาจรย์ TRT ผมอยากได้การเปิดโปเทคของทีวีPHILIPS รุ่น F20MAV แท่น ANUBIS-S-DD    จังเกิ้ลเบอร์ TDA8361E  ไมรโครคอมเบอร์ PCA84C844P/220

[pomkub]

ขอบคุณมากครับ อ่านแล้วได้ความรู้ดีจัง

[T Audio.]

ขอบคุณครับท่าน TRT  ผมขออนุญาติเอาทริปเล็กๆของท่านไปสอนเด็กที่วิทยาลัยนะครับ

[teerayut-1]

อ. TRT ครับ รบกวน Protect JVC AV-21D114

[TRT]

AV-21D114 นี้
ผมลองเปิดวงจรรุ่นนี้ดูแล้ว ตรงกับรุ่น AV-29V314 เลย
แล้วผมก็ลงใว้แล้วครับ อยู่ที่หน้า 2 ช่วงต้นๆครับ
ลองเปิดดูครับ

[ttoomm]

ขอบคุณมากๆครับ  มาใหม่ครับ

[jam81]

อยากได้ ชุดโปรเทค sanyo ct21g1 ครับ ขอบคุณครับ..

[TRT]

จัดให้ตามคำขอครับ
SANYO CT-21G1

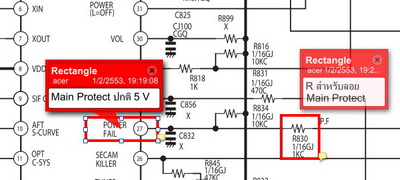

อันดับแรก เรามาดู Main Protect กันก่อนเลยครับ โดย Main Protect ของแท่นนี้อยู่ที่ขา 27 IC801 ครับ ซึ่งโดยปกติแล้ว ขานี้จะต้องมีสภาวะเป็น High 5 V ครับ แต่เมื่อใดที่ขานี้เป็น Low 0 V เครื่องจะเกิดการ Protect ทันทีครับ
ต่อมาเรามาดูที่ R830 ซึ่ง R ตัวนี้ จะมีใว้สำหรับลอย Main Protect ครับ บางครั้งเราไม่รู้ว่าเครื่องเกิดการ protect หรือเปล่า เราก็ลอย R ตัวนี้ได้เลย ถ้าลอยแล้ว เครื่องก็ยังไม่ทำงาน ก็แสดงว่าไม่ใช่ protect แล้ว แต่ถ้าลอยแล้วเครื่องทำงาน ( ไฟสูง ) ก็แสดงว่าเครื่อง protect จริงๆ
คราวนี้มาดูจุด protect แต่ละจุดกันครับ

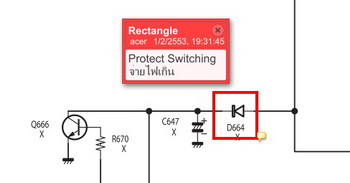

-   จุดแรกเป็น Protect Switching ทำงานเกินปกติครับ ถ้าเมื่อใด Switching ทำงานเกินปกติ ไฟหลังหม้อแปลง Switching ก็จะออกมาเกิน ทำให้มีแรงดันไฟไปกระตุ้นให้ Q666 ทำงาน ทำให้ไฟของจุด Protect ใหลลงกราวด์ เป็น 0 V ไป เครื่องก็จะ protect

[TRT]

ต่อครับ

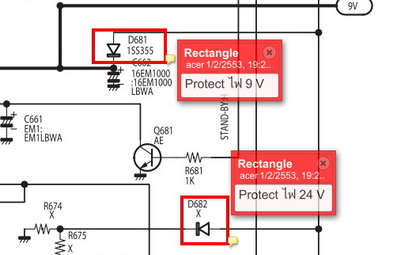

-   ต่อมาเป็น protect ไฟต่ำหลังหม้อแปลง Switching ถ้าไฟต่ำหลังหม้อแปลง Switching ทั้ง 2 จุด (9 V และ 24 V ) ไม่มี จะทำให้ไฟที่ขา Protect ใหลลงกราวด์ไป

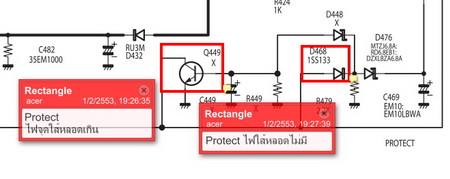

-   ต่อมาเป็น Protect ไฟจุดใส้หลอด ซึ่งแท่นนี้จะมี Protect เกี่ยวกับไฟจุดใส้หลอด 2 อย่างคือ ไฟจุดใส้หลอดเกินและไฟจุดใส้หลอดไม่มี โดย Q449 จะเป็น Protect ไฟจุดใส้หลอดเกิน และ D468 จะเป็นตัวตรวจเช็คไฟจุดใส้หลอดต่ำ หรือไม่มี

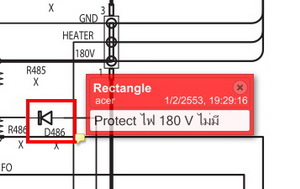

-   จุดสุดท้ายเป็น protect สำหรับตรวจเช็คไฟ 180 V ไม่มีครับ

[worapan1♥]

คุณTRTครับ.  รบกวนช่วยดู prot ของ tv  mitsu  รุ่น  ct29ab1  ให้หน่อยครับผมมีวงจรแต่ไล่ไม่ถูก  อาการคือเปิดมีแสงแล้วตัด  b+ได้ครับ.

[TRT]

วงจรผมไม่มีซิครับ ส่งวงจรมาให้ดูหน่อยครับ
toon_trt@hotmail.com

[worapan1♥]

ขอบคุณครับคุณ TRT  ผมใช้หนังสือวงจรเล่ม2  ปกสีแดงครับ.ผมส่งภาพมาให้ไม่เป็นครับพึ่งหัดใช้comครับ.ในวงจรผมหาคําที่หมายถึงprotect  ไม่เจอครับ.ผมจึงลองลอยic  verออกเครื่องทํางานได้ ผมจึงเปลี่ยนic  ver  la7838ปิดงานส่งเครื่องไปแล้วครับ.ขอบคุณอีกครั้งครับที่เข้ามาตอบ.

[taohoo]

รบกวนหน่อยครับ ขอการเช็คProtect ทีวี HITACHI แท่น MCL-437F จังเกิล TDA 9384

ตอนนี้เปิดติดสัก20วิ แล้วตัดเป็นสแตนบาย ตอนเครื่องทำงานไฟมาปกติครับ

[TRT]

เอา Main protect ไปก่อนนะครับ

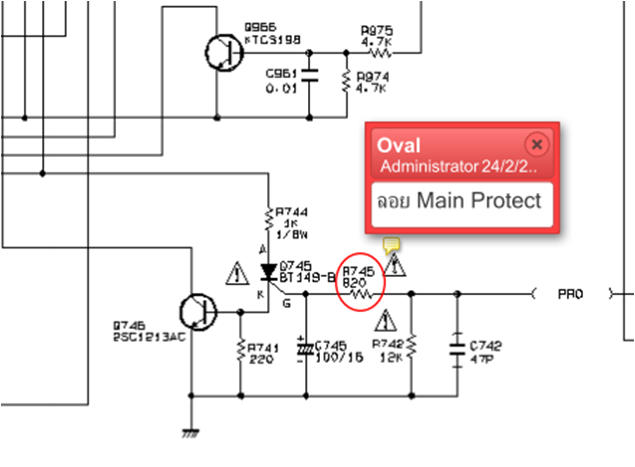

ลองลอย R745 ดูก่อนซิครับ
เครื่องทำงานได้ปกติมั้ย
ถ้ายังตัดอยู่อีก ก็แสดงว่าไม่ใช่ Protect แล้วครับ
แต่ถ้าลอยแล้วทำปกติ ก็ต้องมาใล่จุดย่อยอีกครั้งนึง
( แต่คงเป็นพรุ่งนี้นะครับ เดี๋ยวจะเอาจุด protect ต่างๆมาให้ครับ )

[TRT]

เรามาดูจุด protect ของ Hitachi
แท่น MCL-437F
แท่นนี้มีจุด protect ไม่มากครับ ดูตามรูปเอาครับ
 - รูปแรกเป็น main Protect
 - รูปต่อมาเป็น protect ไฟ 200 V เกินครับ ( X-RAY Protect )
 - รูปสุดท้ายเป็น protect B+ Over Load
