ช่วยหน่อยครับ SONY KV-G21P1 มีเสียงไม่มีภาพ

[Somphito]

ช่วยหน่อยครับ SONY KV-G21P1 มีเสียงไม่มีภาพ

- เสียงมีปกติ
-ไฟใส้หลอดมีปกติ
- ไฟ Sgreen เร่งลดได้ปกติ (เร่งจนสุดก็ไม่มีแสง) ผมควรเริ่มเช็คตรงไหนต่อไปครับ
ขอบคุณล่วงหน้าครับ

[mon0915]

ไฟสรีนเร่งได้ปกติแล้ววัดไฟได้เท่าไรครับบอกด้วยครับ  แล้วไฟจุดทีแผงท้ายหลอดเป็นยังไงบ้างครับ

[Somphito]

วัดที่ขั้วหลอดครับ  เร่งได้สูงสุด 600 V ครับ

ที่แผงท้ายหลอดไฟ RGB ได้ประมาณ 180 V ครับ   ไฟไส้หลอดได้ 4Vac ครับ

[TRT]

เหมือนกับว่า RGB ยังไม่ทำงานเลยนะครับเนี่ย
ลองเช็คไฟ IK และ H BLK ที่ PCB หลอดภาพดูซิครับ มีไฟกี่โวลย์

[ถาวร-LSVteam]

จอเสียแล้วมั้ง เร่งG2สุด แล้วยังไม่มีแสง เร่งได้ถึง1000Vรึเปล่า

[hongnoi♥]

         แล้วตอนปิดล่ะ มีแสงวูบให้เห็นบ้างไม๊...

[Somphito]

มีครับตอนปิด มองเห็นคล้ายเป็นเม็ด สโนว์ด้วย   ตอนที่เปิดมีเสียงปกติและมีแสงจางๆส่องจากด้านล่างของจอเหมือนไฟจากไฟฉาย  พอตอนปิด จะมองเห็นแสงที่ช่วงกลางจอคล้ายเป็นเม็ด สโนว์  ครับ

[somkeat_sin]

วัดที่ขั้วหลอดครับ  เร่งได้สูงสุด 600 V ครับ

ที่แผงท้ายหลอดไฟ RGB ได้ประมาณ 180 V ครับ   ไฟไส้หลอดได้ 4Vac ครับ

ไฟ180 v วัดที่ขา RGB ของหลอดภาพหรือเปล่าครับ

[hongnoi♥]

  มันเหมือนเสียทางแผ่นเมนใหญ่ ทางไอซีจังเกิ้ล...เกี่ยวกับสัญญาณวิดิโอ...

[TRT]

อ่า....ลืมให้ดูตรงนี้เลย

เร่ง Screen จนสุด ก็ไม่มีแสง

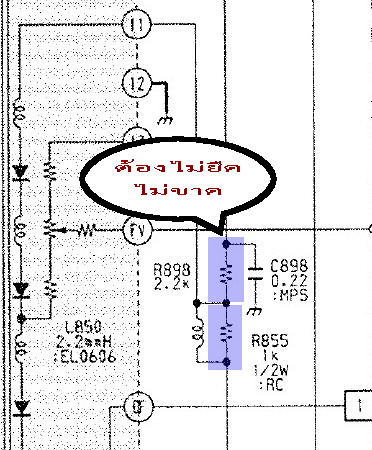

ลองเช็ค R ABL ดูซิครับ

[tangkung (♥)]

เช็ควงจรABLด้วยอย่ามองข้าม

[Somphito]

-ผมตรวจสอบดูแล้วครับ  ไฟ 180 V วัดที่หลอดภาพครับวัดที่เมนบอร์ดได้ 200V
- R  ABL ไม่ยืดครับวัดได้ตามค่า
*** มีเพิ่มเติมครับ   ผมลองถอดไอซีเวอร์ออกที่หน้าจอปรากฏเป็นเส้นเดียวกลางจอ  ผมเลยนึกว่าอาจเป็นเพราะ ไอซีเสีย  พอซื้อมาใส่ก็เหมือนเดิมครับเร่งไฟ สกรีนก็ไม่มีแสงที่หน้าจอ วัดไฟที่ออกจากฟลายแบล็กได้ตามที่แผ่นปริ้นเขียนกำกับคือ 15V (ไฟเลี้ยง เวอร์) ถึงตรงนี้แล้วผมควรทำไงต่อครับ

[mon0915]

เช็ค IC ครับน่าจะไปแล้วครับ

[ถาวร-LSVteam]

เปลี่ยน4558ที่อยู่ใต้ปริ้นซะ

[Somphito]

เห็นผลแล้วครับหลังจากที่แนะนำให้เปลี่ยน ไอซี 4558  แต่ตอนนี้ภาพเลื่อนไปอยู่ด้านล่างของจอ  รีโหมดก็ใช้ไม่ได้กดปุ่มด้านหน้าได้  ผมคิดว่าไอซีMicro เสียแต่ผมยังไม่กล้าตัดสินใจซื้อมาใส่ตัวละ 980 บาท  ผมควรตรวจสอบยังไงครับว่าตัวนี้เสียใหม  หรือว่าที่ผมคาดไว้มันผิด  ช่วยแนะหน่อยครับ

[ถาวร-LSVteam]

ไม่ใช่ครับ เปลี่ยนเมมโมรี่ก่อน ไม่หายเปลี่ยนTDA8366

[weerapon.nung]

ลองเปลื่ยนซ๊อกเก็ตหลอดภาพแล้วยังครับ

[ถาวร-LSVteam]

ลองเปลื่ยนซ๊อกเก็ตหลอดภาพแล้วยังครับ

เอาอะไรคิดครับ

เห็นผลแล้วครับหลังจากที่แนะนำให้เปลี่ยน ไอซี 4558  แต่ตอนนี้ภาพเลื่อนไปอยู่ด้านล่างของจอ  รีโหมดก็ใช้ไม่ได้กดปุ่มด้านหน้าได้  ผมคิดว่าไอซีMicro เสียแต่ผมยังไม่กล้าตัดสินใจซื้อมาใส่ตัวละ 980 บาท  ผมควรตรวจสอบยังไงครับว่าตัวนี้เสียใหม  หรือว่าที่ผมคาดไว้มันผิด  ช่วยแนะหน่อยครับ

[Paul♥]

ตกลงว่าเปลี่ยน 4558 ตัวใหม่เข้าไปแล้วใช่ไหมครับ หรือลอยไว้เฉยๆ

[wichaik]

อาการคล้ายๆที่ผมซ่อม หัวข้อ: Sony KV- J25 MN2 มีเสียง จอมืด  เลย ลองค้นดูครับเผื่อใกล้เคียงบ้าง

[Somphito]

เปลี่ยน TDA8366 ไปแล้วใช้ไม่ได้ครับ  มีภาพอยู่ด้านล่างของจอเหมือนเดิมครับ พอจะมีทางอื่นไหมครับ

[Somphito]

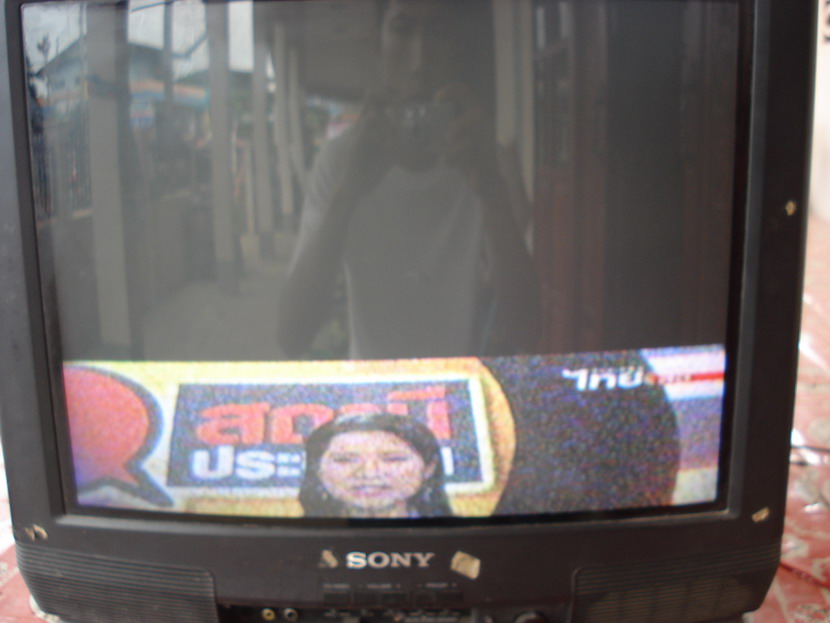

ยังไม่ได้เลยครับ....ผมมีรูปอาการตอนนี้มาให้ดูด้วยครับ..และอาการยังมีอีกครับคือกดปุ่มหน้าเครื่องได้ปกติ  สั่งงานด้วยรีโหมดไม่ได้ครับ  ช่วยชี้แนะด้วยครับ

[Somphito]

ยังไม่ได้เลยครับ....ผมมีรูปอาการตอนนี้มาให้ดูด้วยครับ..และอาการยังมีอีกครับคือกดปุ่มหน้าเครื่องได้ปกติ  สั่งงานด้วยรีโหมดไม่ได้ครับ  ช่วยชี้แนะด้วยครับ

[Somphito]

ไอซีไมโครคอม เป็นไปได้ไหมครับ

[ถาวร-LSVteam]

เปลี่ยนเมมโมรีรึยัง ถ้าเปลี่ยนแล้วต้องเช็ค Rแถว 4558

[Somphito]

เมมโมรีเปลี่ยนไปแล้วครับ  ตัวต้านทานทุกตัวที่อยู่รอบๆ ไอซีLA7830 และ 4558 ก็ได้ตามค่าที่กำกับมาครับ  มารอบนี้ผมวัดไฟที่ LA7830 และ 4558
LA7830 ขา 1=-13V
 2=-5V
3=15V
4=-12V
5=-11V
6=15V
7=-13V

4558 ขา 1=3.5V
2=9V
3=1.5V
4=-13V
5=0V
6=0V
7=-10V
8=15V

[Somphito]

ยังไม่ได้เลยครับ  ยังไงถ้าใครมีวงจรรุ่นนี้ ผมขอด้วยครับ

[TRT]

แท่น BG-1S
http://circuit5-50.leksound.net/lsva11/TV/SONY/Sony%20BG-1S_worathep.pdf
