ขอวงจรหรีไฟ DC 12 V หน่อยครับ

[output]

ขอวงจรหรีไฟ DC 12 V หน่อยครับ
ผมเห็นแต่วงจรหรี่ไฟ AC หา DC ไม่เจอครับ

เอาแบบทึ่รับกระแสได้ 7 A นะครับ
จะเอาไปทำวงจรลดความเร็วมอเตอร์อ่ะครับ

[kan]

ทำจักรยานใช้แบทหรือป่าวครับ

[output]

คือผมจะเอาไปลดความเร็วมอเตอร์ 12V นะครับ
ไม่ได้เอาไปทำจักรยานครับ
แบบ มีแบตเตอรี่ และเข้าวงจร หรี่ไฟ DC ครับ เป็น VR ปรับค่าได้ธรรมดาครับ
สามารถหรี่ไฟได้ จนเหลือ 0 V และ เต็มที่ 12 V เลยครับ
รบกวนหน่อยนะครับ

[kan]

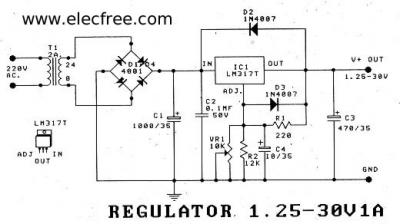

ใช้ lm317  กับ mj2955 ได้เลยครับ ตัดตรงจุดอิน lm317 ใส่รีซิสเตอร์ตัวนึง แล้วเอา mj2955 คร่อมไปได้เลย

[prom jantapho]

ลองเข้าไปดูใน www.farsai.net/ ดูครับ  สามารถเอามาใช้อย่างที่ท่านว่าได้สบายๆ

[output]

ใช้ lm317  กับ mj2955 ได้เลยครับ ตัดตรงจุดอิน lm317 ใส่รีซิสเตอร์ตัวนึง แล้วเอา mj2955 คร่อมไปได้เลย

แรงดันเข้าของผมเป็น DC อยู่แล้วครับ 12V แล้วทำไมต้อง (ตัดตรงจุดอิน lm317 ใส่รีซิสเตอร์ตัวนึง แล้วเอา mj2955 คร่อมไปได้เลย ครับ)

เอาไป 12V เข้าที่จัด In Lm317 เลยได้ไหมครับ

[kan]

lm317 ได้กระแสประมาณ1.5แอมป์ ถ้าต้องการกระแสขนาดนี้ ไม่ใส่ก็ได้

[output]

ต่อยังไงอ่ะครับผมไม่เข้าใจ
ต่อแล้วจะได้กระแสที่ออกเท่าไรครับ

รบกวนวาดรูปวงจรให้ผมทีได้ไหมครับผมจะเอาไปทำโครงงานครับผม

[output]

lm317 ได้กระแสประมาณ1.5แอมป์ ถ้าต้องการกระแสขนาดนี้ ไม่ใส่ก็ได้

กระแสออกหรือกระแสเข้าครับพี่
แบบว่า LM317 รับกระแสได้ 7A หรือ 1.5 A
หรือ     LM317 จ่ายกระแสได้สูงสุด 1.5 A ครับ

รบกวนช่วยบอกทีครับ

[doraemons]

LM317 จ่ายกระแสได้สูงสุด 1.5A หากต้องการควบคุมความเร็ว DC มอเตอร์ ไม่ลองดู PWM บ้างหรือครับ search ใน google ก็ได้

[game5]

ผมว่าพี่ไปซื้อชุดคิทวงจรควบคุมความเร็วมอเตอร์ดีกว่าแล้วพี่ก้อทำให้วงจรนั้นจ่ายกระแสได้มากขึ้นโดยอาจใช้เพาเวอร์ทรานซิสเตอร์ช่วยงบไม่น่าเกิด150บาท(รู้สึกเค้าจะใช้ไอซี555ต่อกับอุปกรณ์ภายนอกนิดหน่อยเพื่อปรับค่าดิวตี้ไซเคิล..คับ)

[momename]

ผมขอแสดงความเห็นครับ
ใช้เป็นวงจรปรับความเร็วมอเตอร์ pwm ด้วยไอซี TL494 ก็ดีครับ ไอซีนี้เห็นใช้วงจรจ่ายไฟสวิตชิ่งหาซื้อไม่ยากนักครับ


หมายเหตุ วงจรนี้ออกแบบโดยคุณ joe แห่งเว็บบอร์ด pantip.com
http://www.elecfree.com/circuit/electronic-control/pwm-control-speed-motor-12v-by-tl494/

หรือดูตามนี้ http://www.eanic.com/readarticle.php?article_id=126
