ขอวงจร โมดิฟาย ME500MF หรือแผ่นไดร้ BUZ901,906 10 คู่

[narn]

ขอวงจร           ท่านใดพอจะมีวงจร ของ PA โมดิฟาย รุ่น ME500 MF   ที่ใช้เฟต    BUZ 901   ,     BUZ 906  บ้างครับ    ไฟ 107 V

[ไทคอนสาร]

วงจรเหมือนกันกับ ME255 ครับ เพิ่มไฟเป็น 107 Volt ครับ ไม่เปลี่ยนแปลงค่าอุปกรณ์ ตั้งกระแสให้ถูก/ได้
http://www.ubmthai.com/leksoundsmf3/index.php?topic=8661.msg59354#msg59354

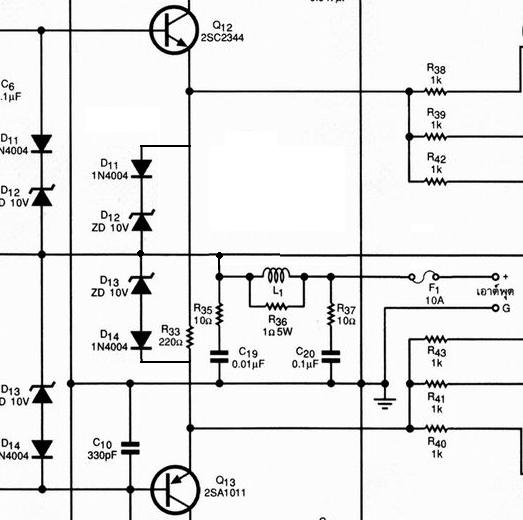

ว่าแต่ว่า ท่านจะทำวงจรนี้จริงหรือ...อย่าลืมติด Zener 9.1V และ 1N4004 ที่ขา Eของ Transistor Drive ทั้งสองตัวนะครับ ใส่เหมือนตรงขา B แหละครับ อยากให้ใสเพิ่มตรงขา E ด้วยครับ กันไว้ดีกว่า และย้าย Fuse ด้วยครับ เวลา Fuse ขาดจะไม่ต้องเสี่ยงว่า Vgs จะพุ่งครับ

[narn]

และย้าย Fuse ด้วยครับ เวลา Fuse ขาดจะไม่ต้องเสี่ยงว่า Vgs จะพุ่งครับ ..... .................. ..........ผมเห็นด้วยครับ   หม้อแปลงไม่รู้กี่แอมป์   แต่ออก   71  0   71   Vac     ลูกละ  2800 -  แกน   EI  กว้าง   7  นิ้ว  สูง  5  นิ้วครึ่ง    ตอนนี้ยังลังเลอยู่  ขอวิเคราะห์วงจรดูก่อน  แต่มันหนักตรงราคาเฟตนี่แหละ   ทำไม  มาเล  ไม่ผลิตจำหน่ายตัวละ 50 - บ้างหน้อ

[wipot]

ผมใช้แผ่นไดร็ของ โมดิฟลาย ME 500 MF  ใช้เฟทของ Toshiba  คู่ J201 + K15....  ข้างละ 12 คู่ ใช้หม้อแปลง  75-0-75
ขับ 18*/600 W  ข้างละ3 สบายครับแต่น้ำหนักมากๆๆๆ  ยกที 2 คน  (เฟทคู่นี้ถูกครับผมซื้อตอนนั้นประมาณ 300 บ./คู่ สเปคสูงกว่า BUZ901/906 )

[patak]

Fet  เบอร์ K1530 กับ J201 นี้ขาเหมือน K2221 กับ J352 ไหมครับ

[narn]

K1530  S...D  รู้สึกจะสลับกันอยู่    ................... .....     K2221  ถ้าจำไม่ผิดขาจะเหมือน K1058        แต่ K1530  J201  ที่    จ. สงขลา  คู่ละ 450 -

[pa86]

ผมว่า ตัวถัง ที่เป็น โลหะ ของ buz... น่าจะ ระบายความร้อน ได้ดี กว่า J201 + K15.... นะ ถ้า แผ่น ซิ้ง ระบายความร้อนมี ขนาด เหมาะ สม (เดา เอา อะครับ) แต่เสีย อยู่ อย่าง เวลา ประกอบ ลง ซึ้ง เมื่อ เทียบ กับ J20...... จะใช้เวลา ในการประกอบ นานกว่า เเละต้อง ใช้น๊อต กับ บู๊ท รอง อีก หลายเรื่อง

ผมใช้แผ่นไดร็ของ โมดิฟลาย ME 500 MF  ใช้เฟทของ Toshiba  คู่ J201 + K15....  ข้างละ 12 คู่ ใช้หม้อแปลง  75-0-75
ขับ 18*/600 W  ข้างละ3 สบายครับแต่น้ำหนักมากๆๆๆ  ยกที 2 คน  (เฟทคู่นี้ถูกครับผมซื้อตอนนั้นประมาณ 300 บ./คู่ สเปคสูงกว่า BUZ901/906 )

[wipot]

เห็นด้วยกับคุณ pa86 แต่ด้วยงบประมาณกำจัด..!  แต่ก็ได้คุณภาพทัดเทียมหรืออาจจะดีกว่าครับในปริมาณที่เท่ากัน(ดูโดยสเปคอุปกรณ์ที่เขาว่าไว้) ส่วนขาจะสลับกันครับ S...D  เมื่อเทียบกับ   J/K  ตัวดำของฮิตาชิ  ราคาคู่ละ 300 ผมสั่งทาง พกง.ร้านในกทม.ครับ

[maxmar]

แล้วลายปริ้น MODIFY ME 115 จะทำให้เป็น ME 500 ได้เปล่าครับ....ต้องเปลี่ยนอะไรบ้างครับ
