SINGER SCT-142R เปิดไม่ติด ไฟ 300 จ่าย

[Modem]

SINGER SCT-142R เปิดไม่ติด ไฟ 300 จ่าย เบื้องต้นเช็ค ทรานฮอร์ใช้การได้อยู่ วัดฟลายแบคแล้วไม่ซ็อตรอบและไล่ไฟไปที่อาร์สตาร์ทตัวที่สอง( R321)ไม่มีไฟผ่านแต่อาร์ไม่ขาด  รบกวนท่านมีประสบการณ์ ช่วยที ขอบคุณคับ

[drdr61♥]

ไฟ 130 วัดยังครับ  กระทู้เก่า หาดูยังครับ

[Modem]

ไฟ 130 วัดยังครับ  กระทู้เก่า หาดูยังครับ

หาดูแล้วคับมีประมาณ 5-10 กระทู้

[ลุงเคี้ยง-LSVteam♥]

SINGER SCT-142R เปิดไม่ติด ไฟ 300 จ่าย เบื้องต้นเช็ค ทรานฮอร์ใช้การได้อยู่ วัดฟลายแบคแล้วไม่ซ็อตรอบและไล่ไฟไปที่อาร์สตาร์ทตัวที่สอง( R321)ไม่มีไฟผ่านแต่อาร์ไม่ขาด  รบกวนท่านมีประสบการณ์ ช่วยที ขอบคุณคับ

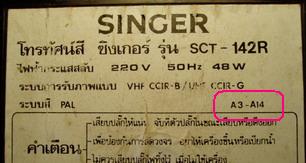

ของคุณไม่ใช่ว่า เอาป้ายรุ่น SCT-142R เอามาติดแทน รุ่นอื่นนะครับช่วยดูให้แน่ๆหน่อยว่า เป็นแท่นอะไรกันแน่ครับ
 คุณบอกว่า (R321)เป็น อาร์สตาร์ท และรุ่น SCT-142R นั้นถ้าอาร์สตาร์ท เป็น R321 นั้นมันเป็นแท่น AA1-A ครับแต่ถ้าเข้าไปดู
 ในห้องวงจร รุ่นนี้ SCT-142R แท่น A3 และอาร์สตาร์ทมันเป็น หมวด 5ครับ เช่น R520-521-522 สามตัวนี้เป็นอาร์สตาร์ท แต่ของ คุณที่ว่า R321 เป็นอาร์สตาร์ท นั้นมันไม่มีเลยคุณ ดูแท่นให้ดีอีกทีครับ ผมอ่านแล้ว งงครับไม่รู้จะตอบอย่างไร ช่วยดูแท่นหน่อยนะ ไม่รู้ใครตาลายหรือเครื่องโดนเปลี่ยนป้ายฝาหลังก็ไม่รู้นะ

[Modem]

SINGER SCT-142R เปิดไม่ติด ไฟ 300 จ่าย เบื้องต้นเช็ค ทรานฮอร์ใช้การได้อยู่ วัดฟลายแบคแล้วไม่ซ็อตรอบและไล่ไฟไปที่อาร์สตาร์ทตัวที่สอง( R321)ไม่มีไฟผ่านแต่อาร์ไม่ขาด  รบกวนท่านมีประสบการณ์ ช่วยที ขอบคุณคับ

ของคุณไม่ใช่ว่า เอาป้ายรุ่น SCT-142R เอามาติดแทน รุ่นอื่นนะครับช่วยดูให้แน่ๆหน่อยว่า เป็นแท่นอะไรกันแน่ครับ
 คุณบอกว่า (R321)เป็น อาร์สตาร์ท และรุ่น SCT-142R นั้นถ้าอาร์สตาร์ท เป็น R321 นั้นมันเป็นแท่น AA1-A ครับแต่ถ้าเข้าไปดู
 ในห้องวงจร รุ่นนี้ SCT-142R แท่น A3 และอาร์สตาร์ทมันเป็น หมวด 5ครับ เช่น R520-521-522 สามตัวนี้เป็นอาร์สตาร์ท แต่ของ คุณที่ว่า R321 เป็นอาร์สตาร์ท นั้นมันไม่มีเลยคุณ ดูแท่นให้ดีอีกทีครับ ผมอ่านแล้ว งงครับไม่รู้จะตอบอย่างไร ช่วยดูแท่นหน่อยนะ ไม่รู้ใครตาลายหรือเครื่องโดนเปลี่ยนป้ายฝาหลังก็ไม่รู้นะ

[drdr61♥]

ตกลงว่าลงมือซ่อมยังครับ  นั่งรอดูอยู่  ไม่ใช่ว่าลืมออนเครื่องนะครับ  จะ R ตัวไหนก็เปลี่ยนเถอะครับ

[mon0915]

วัดไฟ B+ ได้เท่าไรครับ ช่วยบอกขัอมูลมาให้ละเอียดด้วยครับ

[ลุงเคี้ยง-LSVteam♥]

             แท่น A-2 ครับ  http://circuit5-50.leksound.net/lsv/TV/SINGER/SCT-114AR_A2.pdf

[Modem]

วัดไฟ B+ ได้เท่าไรครับ ช่วยบอกขัอมูลมาให้ละเอียดด้วยครับ

B + ไม่มีคับผม....กำลังไล่เช็คอยู่คับเพื่อฆ่าเวลา มีอะไรที่จะช่วยผมบอกด้วยคับ ขอบคุณคับ

[ลุงเคี้ยง-LSVteam♥]

ต้องเอาสายดำของมิเตอร์ คี้ปที่กราวน์ ร้อนครับแล้ววัดที่ r321 ดูครับว่ามีโวลล์น้อยๆมั้ยเป็นไฟสตาร์ทถ้ามี แล้วไฟ130vไม่
ออก ก็ต้องลอยโหลดทางฮอร์ก่อนครับ แล้วหาหลอดไฟ 40wก็พอ ต่อคร่อม c362ไว้ แล้วเปิดเครื่อง แล้วดูหลอดติดมั้ย
 ถ้าไม่ติดต้องลอย ขา1 กับขา4 ของic 171ดูครับถ้ายังไม่ออก อีกทีนี้คุณต้อง ใล่เช็คฝ่ายกราวน์ ร้อนแล้วครับ เท่านี้ก่อน
 ค่อยว่ากันใหม่ครับ อ้อวัดไฟ 130v ต้องย้ายสายมิเตอร์มาคี้ป ฝ่ายกราวน์เย็นนะครับ บางคนหลงทางตรงนี้ คนตอบก็
 ตอบเกี่ยบแย่ ที่แท้มาคี้ปกราวน์ผิดนี่เอง

[somnuktv]

  อ้าว.... ที่ร้านวางอยู่ 2 เครื่อง ทำใมเป็นแท่น A3  ดูใหม่ซิท่าน

[ลุงเคี้ยง-LSVteam♥]

อ้าว.... ที่ร้านวางอยู่ 2 เครื่อง ทำใมเป็นแท่น A3  ดูใหม่ซิท่าน

ก็นั่นนะซีผมก็ งงๆอยู่เหมือนกันถ้าอย่างนั้นก็น่ากลัวจะเป็นแท่น A2 นะของแก ต้องดูที่ตำแหน่งอะหลั่ยแล้วแหล่ะครับ
 ว่าเป็นแท่นอะไร แต่ที่ฝาหลัง ยังบอกแท่น A2 นะมันผิดตรงไหนกันแน่ครับ งง++++++ อิ อิ

[drdr61♥]

ก็เปลี่ยนจากถ่ายฝาหลังมาเป็นถ่ายแท่นเครื่องสิครับ  เอาแบบแจ่มๆนะครับ

[Modem]

             แท่น A-2 ครับ  http://circuit5-50.leksound.net/lsv/TV/SINGER/SCT-114AR_A2.pdf

ขอบคุณคับสำหรับวงจร

อ้าว.... ที่ร้านวางอยู่ 2 เครื่อง ทำใมเป็นแท่น A3  ดูใหม่ซิท่าน

ก็นั่นน่ะ...เป็นไปได้ไหมที่ช่างก่อน ๆ เอาฝาหลังมาใส่ผิด ..

[พรเทพ-LSV team♥]

ก็นั่นน่ะ...เป็นไปได้ไหมที่ช่างก่อน ๆ เอาฝาหลังมาใส่ผิด ..

ช่างร้านไหนเนี้ย!!!! แม้!!!!! ทำกันได้

[somnuktv]

  ดูในปริ๊นเลยครับ ดูซิว่ามันใช้ ไอซีจังเกิ้ล เบอร์อะไร เดี๋ยวคงสรุปได้ว่าเป็นแท่นใหน ฝาหลังผิดมาหรือเปล่า

[Modem]

ได้ล่ะคับทุกท่าน....
       เปลี่ยน ออฟโต้ P621 คอนเดนเซอร์ C311 4.7uF/160 V และอาร์สตาร์ทยืดนิดเดียวคับเพื่อความชัวร์โล๊ะทิ้งทั้งสองตัว...

ขอบคุณทุกท่านน่ะคับที่เข้ามาให้ความช่วยเหลือ.....ขอบคุณคับ
