โครงงาน อินเวอร์เตอร์ (หลงสุรินทร์)

[หลง สุรินทร์]

เบื่อจากงานแอมป์ก็ทำแผ่นปริ้นประกอบเล่นๆ พึ่งเสร็จครับ (แผ่นนะครับ) เดี๋ยวจะทำแล้วเก็บรูปมาให้ดูจนเสร็จครับ เพื่อเป็นกรณีศึกษา...ต่อไป .......คาดว่าประมาณ ไม่เกินวันพุธหน้าจะแล้วเสร็จ......
ทำไปให้แม่ดูโทรทัศน์14นิ้วที่กระท่อมปลายนา........ใช้ไฟ......ใช้เครื่องสูปน้ำ(น่าจะได้นะถ้าไม่เปิดพร้อมกัน) หุงข้าว
วงจรนี้ผมจะใช้หม้อแปลงเทอรอย 12-0-12 /300VAจำนวน 2ลูกนะครับเพื่อแยกประเภทการใช้งาน......จะได้หรือไม่ได้ ...ลองดู....


จากวงจรนี้ครับ  วงจรนี้ใช้เฟทเป็นเอ้าพุตก็ได้นะครับ.........

[หลง สุรินทร์]

วงจรได้ความถี่ประมาณ 50Hz ลองดูครับ

[หลง สุรินทร์]

ดูลายปริ้นที่ผมทำครับ....... พรุ่งนี้จะลงอุปกรณ์ครับ.........

[m077531424]

สร้างลายได้สวยนี้ครัยไม่ทราบว่าสร้างยังไงครับพออะธิบายได้ไหมครับ





[หลง สุรินทร์]

ว้า....ลืมไป วันอาทิตย์ร้านปิด..ไว้วันจันทร์นะครับ.....

ส่วนแผ่นPCBผมทำด้วยดรายฟีมล์ ครับ

[Tongchai]

ใช้ดูทีวี 14 นิ้ว กับไฟแสงสว่างผมว่าน่าจะได้ แต่ถ้าใช้กับเครื่องสูบน้ำและหุงข้าว ผมว่าวงจรนี้ทำไม่ได้หรอกครับ ฟันธง
แต่ก็ยังรอดูฝีมืออยู่ครับ ผมพูดไปตามแนวคิดที่ร่ำเรียนมา

[EC]

ผมเห็นอินเวอร์เตอร์ที่ อมร ขนาด300W กล่องเล็กนิดเดียวประมาณ 1 ฝามือและเบามากด้วย พี่หลงพอจะรู้ไหมครับว่าเขาใช้หม้อแปลงอะไร หรือว่าวงจรลักษณะไหนครับ ว่าจะซื้อมาแกะดูยังไม่มีตังครับ

[หลง สุรินทร์]

ใช้ดูทีวี 14 นิ้ว กับไฟแสงสว่างผมว่าน่าจะได้ แต่ถ้าใช้กับเครื่องสูบน้ำและหุงข้าว ผมว่าวงจรนี้ทำไม่ได้หรอกครับ ฟันธง
แต่ก็ยังรอดูฝีมืออยู่ครับ ผมพูดไปตามแนวคิดที่ร่ำเรียนมา

วงจรนี้ผมใช้เฟทครับไม่ได้ใช้ทรานซิสเตอร์ครับน่าจะใช้ได้เพราะว่าเพื่อนเขาเอาไปใช้กับเครื่องเจีย ....ยังไม่มีปัญหาอะไรเลยครับ
วงจรนี้ตามที่ผมศึกษามา พบว่า มันขึ้นอยู่กับเฟท และ หม้อแปลงครับ....แต่ต้องลองดูก่อน.....ผมเองก็ไม่เคยทำ .....ดูแต่วงจร

[kangauto]

ใช้ดูทีวี 14 นิ้ว กับไฟแสงสว่างผมว่าน่าจะได้ แต่ถ้าใช้กับเครื่องสูบน้ำและหุงข้าว ผมว่าวงจรนี้ทำไม่ได้หรอกครับ ฟันธง
แต่ก็ยังรอดูฝีมืออยู่ครับ ผมพูดไปตามแนวคิดที่ร่ำเรียนมา

วงจรนี้ผมใช้เฟทครับไม่ได้ใช้ทรานซิสเตอร์ครับน่าจะใช้ได้เพราะว่าพื่อนเขาเอาไปใช้กับเครื่องเจีย ....ยังไม่มีปัญหาอะไรเลยครับ
วงจรนี้ตามที่ผมศึกษามา พบว่า มันขึ้นอยู่กับเฟท และ หม้อแปลงครับ....แต่ต้องลองดูก่อน.....ผมเองก็ไม่เคยทำ .....ดูแต่วงจร

ท่านหลงท่านคงต้องหาแบตเตอร์รี่12V200A/Hไว้ใช้ด้วยแล้วละมั้ง

[FIR2029]

ท่านหลงท่านคงต้องหาแบตเตอร์รี่12V200A/Hไว้ใช้ด้วยแล้วละมั้ง

ใครจะแบกหละครับ  หุหุ

[หลง สุรินทร์]

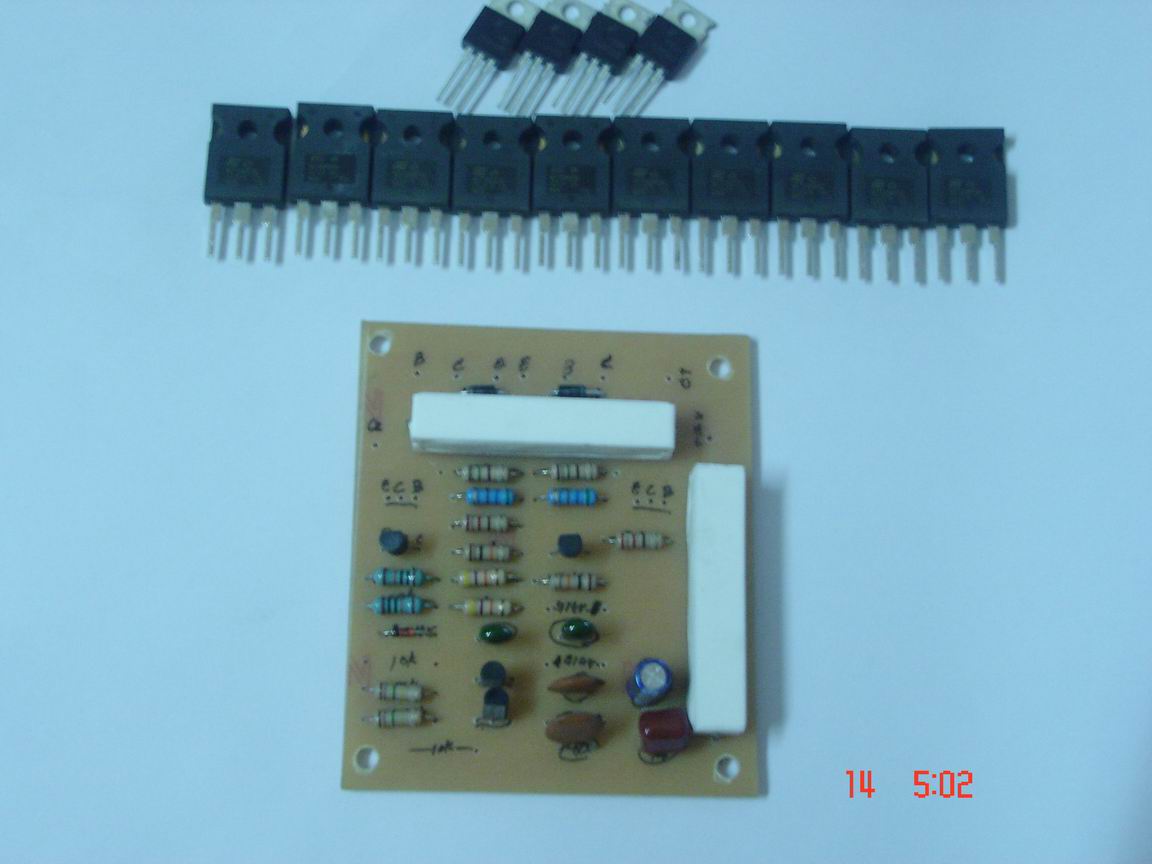

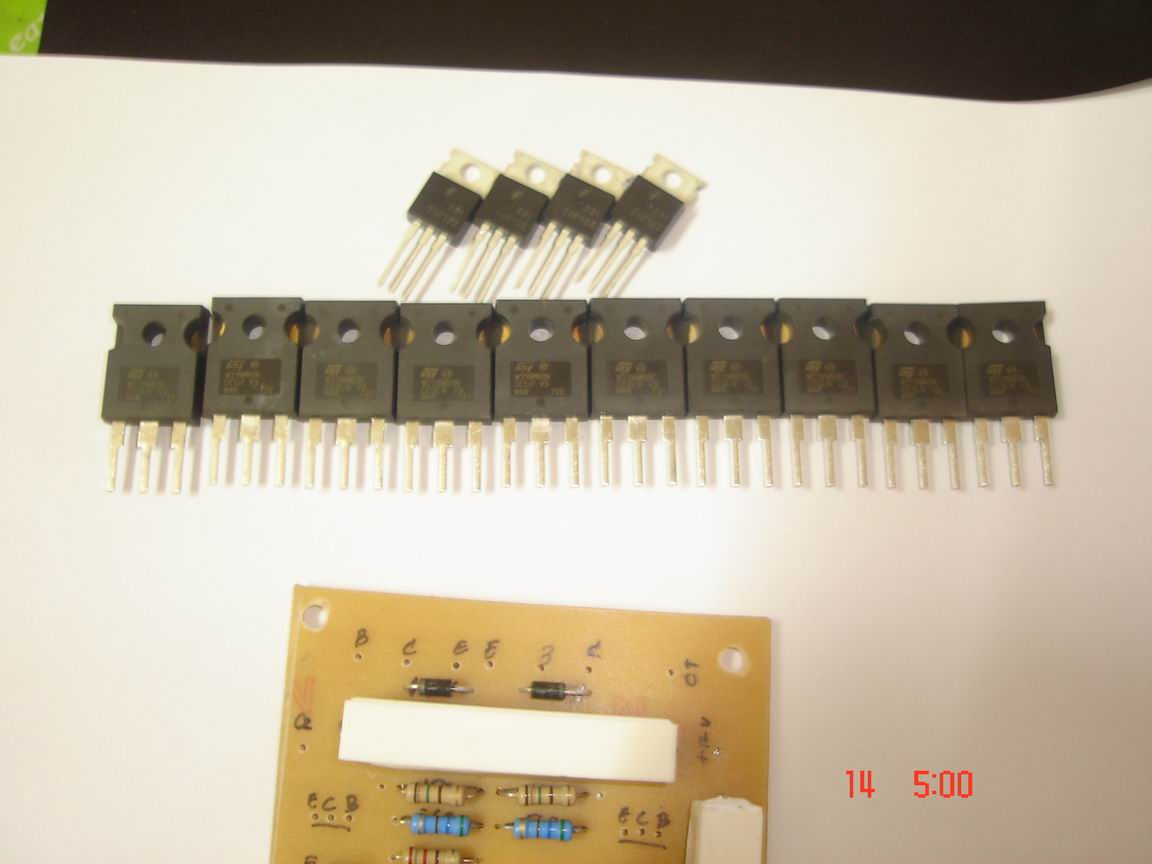

ได้ของมาทีละอย่างยังไม่ได้ประกอบเป็นชิ้นเป็นอัน ช่วงนี้กำลังสอบต้องขออภัยด้วยนะครับทำเร็จเมื่อไหร่ ผมจะเอามานำเสนอให้จบครับ TR ไดรฟ์ผมใช้ TIP 122  (ดาลิงตั้น) และเฟทผมใช้W21NM_XX_Nจำนวน 5คู่ ใช้เทอรอย อมร 12-0-12 300VA 2ลูกประมาณ 300/24=12.5A.ต่อลูก เพื่อแยกการใช้งาน แบตรถ ประมาณ100A 1ลูก(ของเก่าพ่อเอามา)

[หลง สุรินทร์]

ได้ผลการทดสอบอย่างไรผมจะมาบอกพร้อมภาพครับว่าจะใช้งานได้ดั้งความคิดของผมไหม.....ผมชอบอะไรที่อยู่เหนือกฎ...ชอบม๊าก...

[หลง สุรินทร์]

เก็บหม้อแปลงที่ไม่ได้ใช้งานในเครื่องขยายเสียงมาทำครับมีอยู่2ลูกไม่รู้ว่าจะให้กระแสเท่าไหร่น้อ ถ้ากระแสไม่พอคงจะต้องรื้อมาพันเอง

[Takuya]

ผมทำแล้ว output ไฟ  AC ผมได้ 300 V แต่ผมใช้ทรานซิสเตอร์นะ เบอร์ 2N3055 ..ขนาน 5 คู่ ตามแบบเป๊ะ แล้วจะนำไปใช้งานกับเครื่องใช่ไฟฟ้า 220 V ได้มั้ย

[golf]

ผมว่าใช่เทอรอยตัวนี้ไม่ได้หรอกคับเพราะขดไฟ 12V นั้นลวดมันเส้นเล็ก พอดีผมมีเทอรอยนี้อยู่ตัวหนึ่งพอดี

[service]

ท่านหลงครับ ถ้าวงจรตาม Link นี้ จะใส่ FET จะแก้อย่างไรครับ แล้วเป็นเบอร์ไหน ดีครับ
http://www.ubmthai.com/leksoundsmf3/index.php?topic=2478.0

เครดิตท่าน worathep   และท่าน BenQ ครับ



[หลง สุรินทร์]

ผมทำแล้ว output ไฟ  AC ผมได้ 300 V แต่ผมใช้ทรานซิสเตอร์นะ เบอร์ 2N3055 ..ขนาน 5 คู่ ตามแบบเป๊ะ แล้วจะนำไปใช้งานกับเครื่องใช่ไฟฟ้า 220 V ได้มั้ย

อันนี้ผมก็ยังไม่ได้ลองครับ........ได้ 300 ต่อโหลดแล้วเหลือเท่าไหร่ครับ......ใช้กับเครื่องใช้ไฟฟ้า220ได้ไหม.... ถ้าตามหลัก ไม่ได้ครับ

ท่านหลงครับ ถ้าวงจรตาม Link นี้ จะใส่ FET จะแก้อย่างไรครับ แล้วเป็นเบอร์ไหน ดีครับ
http://www.ubmthai.com/leksoundsmf3/index.php?topic=2478.0

เครดิตท่าน worathep   และท่าน BenQ ครับ



เห็นเพื่อนบอกอีกทีหนึ่งนะ บอกว่า เปลี่ยนมาใช้เฟทเลยได้โดยที่ไม่ต้อง แปลงอะไร......(ผมเองก็ยังไม่ได้ลองเหมือนกัน)
เบอร์ที่ใช้.....20nm60n....... ........ไดรฟ์ TIP 122 ...จาก BD139..... อยากรู้เพิ่มเติม ก็ต้องไปดูที่เว็บผมครับเพราะเค้าทำใช้งานอยู่เขาก็เลยแนะนำผมมาอีกที......ตัวผมเองได้แต่ประกอบแผ่นไดรฟ์เอาไว้ หลังสอบเสร็จคงจะได้ทำ....เสร็จแล้วจะมารายงานผลให้ท่านทราบครับ ถามพี่กานต์เจ้าของที่แปลงเครื่องได้เลยครับที่........http://www.pantown.com/board.php?id=28556&area=3&name=board13&topic=4&action=view......แล้วพี่เค้าจะตอบให้ท่านครับ

ผมว่าใช่เทอรอยตัวนี้ไม่ได้หรอกคับเพราะขดไฟ 12V นั้นลวดมันเส้นเล็ก พอดีผมมีเทอรอยนี้อยู่ตัวหนึ่งพอดี

ถ้าไม่ได้ก็คงต้องลงทุนพันไหม่ครับหรือไม่ก็หาตัวอื่นมาไส่แทน.............

กำลังลองทำอยู่ครับ ถ้ามันใช้ได้จริงก็ได้ความรู้ใหม่เกิดขึ้นมา.......ถ้ามันไม่ได้ ก็ถือว่าเป็นประสพการณ์ครับ.........เงินซื้อของได้แต่ซื้อประสพการณ์ไม่ได้ครับ คงต้องลองดูสักตั้ง       .....555
ผมเคยทำมาเครื่องหนึ่ง เป็นอินเวอร์เตอร์ 50W.อยู่ในหนังสือ รู้สึกว่าจะแป็นHOPBY หรือเปล่าวนะจำไม่ได้...ผมใช้ 2n3055..2คู่ เปิดไฟ35W...ได้ 4 ดวงครับ....แต่ต้องเป็นบาลาสแบบอิเล็กทรอนิกส์............แต่ตอนนี้คิดอยากจะทำตัวใหญ่ จะเอาไปใช้กับมิก 16ช่องของผม...ครอส....EQ....เวลาแห่บนรถครับ........ส่วนแอมป์ ใช้ คลาสD 3 แท่น เสตอ .............เดี๋ยวถ้าได้ผลยังไงผมจะมาเฉลยให้ท่านได้รับทราบครับ

[m077531424]

เป็นยังไงบ้างครับคุณหลง
ผมก็ทำตัวหนึงแต่ยังไม่เสร็จแต่คนละวงจรครับยังไงเดียวถ่ายรูปมาให้ดูครับ


[zemkick]

มีชุดคิทขายไหมพี่..ผมอยู่ติดชายแดน..หาของแต่ละอย่าง  ซื้อยากจริงๆ.
แต่หม้อแปลงผมมีละ . .(เอามาจากเครื่องupsที่พังแล้ว)

[momename]

หาซื้อได้ที่ร้านประกิต บ้านหม้อ ครับ
อุปกรณ์ตามแบบวงจรหาซื้อไม่น่าจะยากครับ
หากท่านไม่มีทรานซิสเตอร์ PNP  ก็สามารถใช้ทรานซิสเตอร์ NPN อย่างเบอร์ C1815 หรือ C945 แทนได้
จัดวงจรใหม่ เปลี่ยนขั่วไฟ เท่านั้น (ผมเคยทำแล้ว) ส่วนทรานซิสเตอร์เบอร์ BD139 ใช้เบอร์ H1061 หรือ D313 หรือ TIP41 แทนได้หลายเบอร์มากครับ

[หลง สุรินทร์]

ผมไม่ขอบอกผลนะครับ ....เดี๋ยวจะมีคนมาท้วงผลงานของผม...(ไม่อยากมีเรื่องกับใคร )...แนะนำให้ท่านลองทำดูเองดีกว่าครับ
รับรองครับได้ผลบวกแน่นอน.....

[m077531424]

ขอถามนิดเดียวครับคุณหลงใช้หม้อแปลงกี่Aครับ

[หลง สุรินทร์]

ขอถามนิดเดียวครับคุณหลงใช้หม้อแปลงกี่Aครับ

ตอนแรกใช้หม้อแปลงอมร 300VAไม่พอ.......ต้องแกะเอาแกนEIมาพันเองเลยไม่รู้ว่ากี่แอมป์ครับ.....สูง 5.5นิ้ว......ยาว 4นิ้วครับ

[kongmee]

ช่วยแนะนำการพันหม้อแปลงด้วยครับผมอยากพันเองครับ

[ยุรนันต์]

ขอถามหน่อยนะครับ ถ้าจะให้ไฟ ประมาณ 1000w มานจะทำได้ไหมครับ  แล้วถ้าทำได้ราคา จะเท่าไหร่ครับ

[หลง สุรินทร์]

ขอถามหน่อยนะครับ ถ้าจะให้ไฟ ประมาณ 1000w มานจะทำได้ไหมครับ  แล้วถ้าทำได้ราคา จะเท่าไหร่ครับ

ทำได้ครับกระแสอยู่ ที่ประมาณ 10แอมป์ได้มั้ง.......ลองดูครับของผมขับแอมป์ 200Wได้ครับ......แต่กินแบตหน่อย

[m077531424]

คุณหลงครับไม่ทรายว่าหม้อแปลงUPS  นี้มันกี่โวล์ทครับ(ที่ผมวัดไฟได้8โวล์ทกว่าๆ)   แต่ไฟออกได้210โวล์ท
แล้วถ้าจะเอาหม้อแปลงอีกลูกมาขนานจะได้ไหมครับ

[หลง สุรินทร์]

คุณหลงครับไม่ทรายว่าหม้อแปลงUPS  นี้มันกี่โวล์ทครับ(ที่ผมวัดไฟได้8โวล์ทกว่าๆ)   แต่ไฟออกได้210โวล์ท
แล้วถ้าจะเอาหม้อแปลงอีกลูกมาขนานจะได้ไหมครับ


อันนี้ผมก็ไม่เคยลองครับ  มันขนานได้แต่ไม่รูว่ากำลังขับจะเพิ่มหรอเปล่าว

[BenQ]

คุณหลงครับไม่ทรายว่าหม้อแปลงUPS  นี้มันกี่โวล์ทครับ(ที่ผมวัดไฟได้8โวล์ทกว่าๆ)   แต่ไฟออกได้210โวล์ท
แล้วถ้าจะเอาหม้อแปลงอีกลูกมาขนานจะได้ไหมครับ

ขนานได้ครับ ต้องเป็นหม้อแปลงยี่ห้อเดียวกัน แรงดันเท่าเดิม กระแสเท่าเดิมเท่านั้นครับ

แล้วระวังเรื่องเฟสของหม้อแปลงด้วย ถ้าต่อกลับเฟสกัน แรงดันจะลดลงอย่างน่าตกใจครับ
