มือใหม่ครับช่วยดูให้หน่อยครับ

[nuttum]

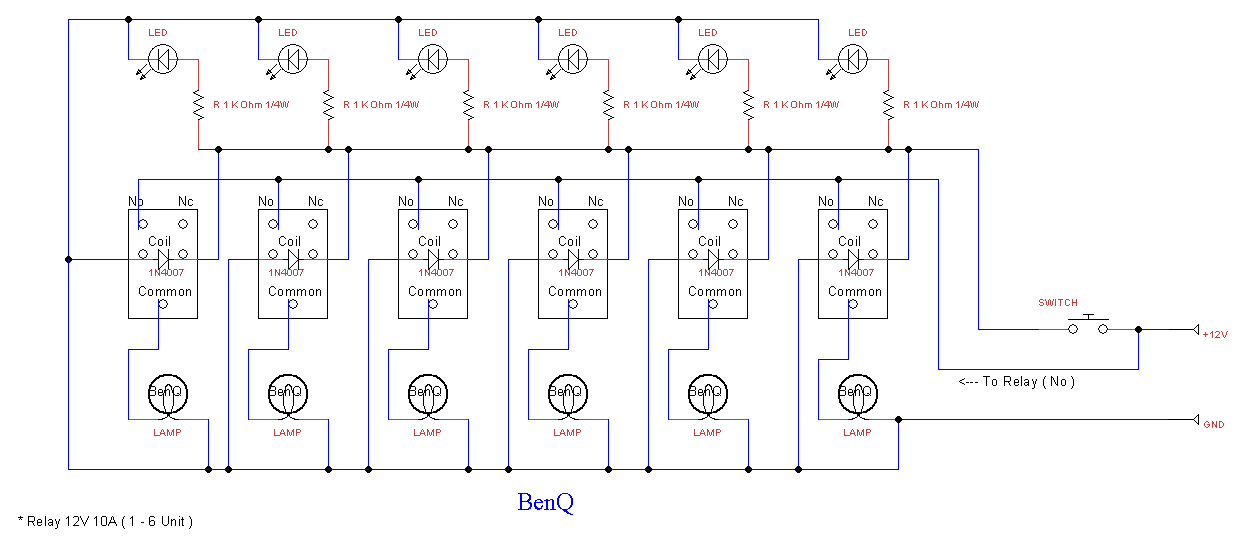

คือผมจะควบคุมหลอดไฟ12Vจำนวน 6 หลอดโดยมีเงื่อนไขดังนี้ครับ
ใช้ไฟ12เป็น input relay
 ใช้ relay หลอดละ 1 ตัว
มี led แสดงการทำงานของ relayทุกตัว
ใช้สวิตซ์ 1 ตัว ในการควบคุบ คือกดสวิตซ์แล้วทั้ง6หลอดก็ติดครับ
ขอพี่พี่ช่วยหน่อยครับวงจรพร้อมอธิบายคร่าวๆ
ขอบคุณล่วงหน้าครับ

[Nimit( Un )]

รูปที่ 1
 รีเลย์กับสวิตช์
      ตัวหนึ่งเป็นสวิตช์กดติดปล่อยดับ
      ตัวหนึ่งเป็นสวิตช์ กดดับปล่อยติด
ตามรูปตัวอย่างครับ

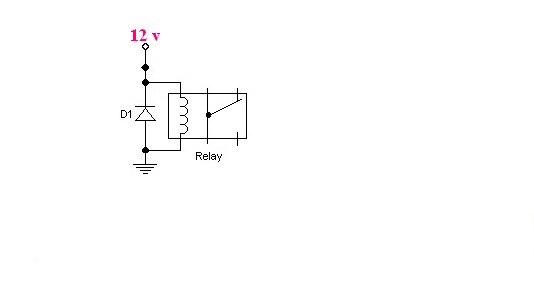

รูปที่ 2      ใส่สวิทซ์ตัดวงจร  ที่ไฟเข้า  12 v    แค่นี้ก็ทำให้รีเลย์ทำงานได้แล้วครับ
               หลอด  LED   ก็ต่อ  ผ่าน R  เข้าที่ขา  NO    อีกขาเข้า  ไฟ -

ลองประยุกต์ดู


เขียนวงจรไม่เป็น   รอน้องเบ็นซ์      หายไปไหนวันนี้....

[BenQ]



[Chath]

ท่าน  BENQ     ผมอยากได้โปรแกรมเขียนวงจรครับ  อย่างที่ท่านทำ    ทำอย่างไรครับ

[BenQ]

ผมเอามาจากหนังสือ What thai electronic จำฉบับไม่ได้แล้วครับ ( ไม่ได้หวงนะพี่ จำไม่ได้จริงๆครับ )

ท่านใดมีก็ลงให้ก่อนเลยครับ เดี๋ยวผมไปค้นๆให้ครับ หนังสือผมไม่ได้มีเล่มเดียวครับ มีเป็นร้อยสองร้อยเล่ม

เดี๋ยวจัดให้ครับ

[BenQ]

ลองดูครับ

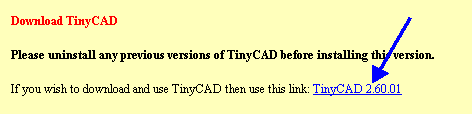

>>>TinyCAD<<<

[Chath]

    ขอบคุณที่ช่วย

    ภาษาอังกฤษ  ทั้งนั้น  เน็ตก็ช้า    เข้าไม่ถูก   โหลดอันไหน

จะลองดูอีกรอบ

[BenQ]



[Nimit( Un )]

พี่โหลดเก็บเรียบร้อยแล้ว  น้องเบ็นซ์ (ขุนแผน  2007 )

จะได้เขียนกับเขาได้ซะที..........................  ขอบคุณหลายๆ



[nuttum]

ขอบคุณพี่พี่ทุกคนเลยนะครับแต่ผมสงสัย
อีกนิดคับคือ ไดโอดที่อยู่ในวงจรต้องต่อคร่อมคอยล์
ของ relay ทุกครั้งรึเปล่าครับแล้วใส่เพื่ออะไรครับ
ถ้าผมใช้ relay 5 ขาต้องใส่ไดโอดมั้ยครับ
ขอบคุณพี่พี่อีกทีครับ

[nuttum]

โทษทีครับนับขาผิด  5 ขา เหมือนกัน

[Nimit( Un )]

ใส่ดีกว่าครับ
ไดโอด  ทำหน้าที่ป้องกัน แรงดันเหนี่ยวนำย้อนกลับ
          ไดโอดเป็นอุปกรณ์อิเล็กทรอนิกส์ที่ยอมให้ไฟไหลผ่านได้ทางเดียว


  อะไรประมาณนี้ครับ   สรุปใส่ดีกว่าครับ

[BenQ]

ขอบคุณพี่พี่ทุกคนเลยนะครับแต่ผมสงสัย
อีกนิดคับคือ ไดโอดที่อยู่ในวงจรต้องต่อคร่อมคอยล์
ของ relay ทุกครั้งรึเปล่าครับแล้วใส่เพื่ออะไรครับ
ถ้าผมใช้ relay 5 ขาต้องใส่ไดโอดมั้ยครับ
ขอบคุณพี่พี่อีกทีครับ

จะกี่ขาก็แล้วแต่ ควรใส่ไดโอดคร่อมขา Coil ด้วยครับ ( เพื่อป้องกันแรงดันย้อนกลับ )

[nuttum]

ขอบคุณค๊าบ
